定量灌裝中機定量杯定量灌裝法使用原理

責任編輯：  日期：[2014-1-17 9:06:27]  共閱[]次  來源：

這種方法是先將液體注人定量杯中進行定量,然后再將計量的液體注人待灌瓶中.因此.每次灌裝的容積等于定量杯的容積。

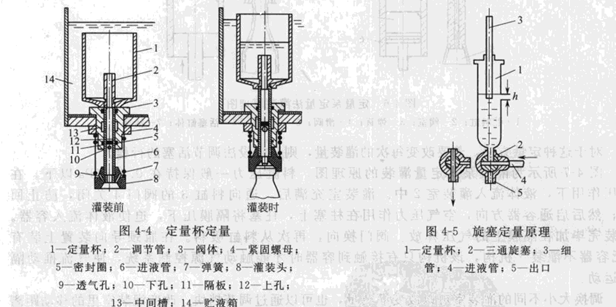

    圖4-4所示為定量杯定量的原理圖。在待灌容器進人灌裝工位前，定量杯1由于彈簧7的作用而下降，并浸人貯液箱的液體中，則箱內的液體沿著其周邊流入并充滿定量杯。隨后待灌瓶由瓶托抬起.瓶嘴將灌裝頭8、進液管6和定量杯1一起抬起，使定量杯上口超出液面，井使進液管中間隔板上、下孔均與閥體3的中間相通.這樣定量杯中液體由調節管2流人瓶內.瓶內空氣則由灌裝頭上的透氣孔9逸出，當定量杯中流體下降至調節管2的上端面時.定量灌裝則完成。灌裝定量可由調節管2在定量杯中的高度來調節.也可更換定量杯。本結構適用于灌裝酒類產品。
    圖4-5為旋塞定量原理示意圖。首先三通旋塞2位于圖中所示的位置，液體靠靜壓通過進液管4進人定量杯i中.杯內空氣經細管3排出，當定量杯內的液面達到細管的下緣時.空氣無法排出，但由于佇液箱內液面較高，定量杯液面則繼續上升至高于細管下緣處，杯內空氣則被壓縮直到兩處壓力平衡為止。習慣3內的液面根據連通器的原理，將繼續上升至同貯液箱內液面相平，然后三通旋塞逆時針旋轉90o，如左圖所示，使定量杯內的液體同貯箱內的液體隔開，同時定量杯內液體(包括細管液體)流入待灌瓶中。
