概述U形成器的設計方法和對包裝機械的重要性

責任編輯：  日期：[2014-1-17 9:05:31]  共閱[]次  來源：

2.U形成組器

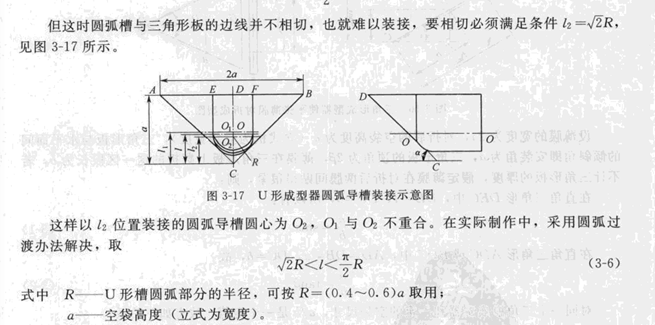

    U形成型器可看作是在三角形成型器的三角形板上裝接了圓弧導槽及薄膜導板并用圓弧過渡后得到的.因此U形成型器的安裝角度取值范圈與三角形成型器相同。如將U形成里器展開成平面.它與薄膜寬度2a相等.若不相等則說明成型器在某處多了或少了一塊，或表示裝接上的圓弧導槽及兩翼導板尺寸和位置不當。設裝接的圓弧導槽的圓弧半徑為R.圓弧槽中心線01與三角形板的頂點C間距離用l1來表示(圖3-17)。為滿足成型器展開平面的寬度處樸為2a.則圓弧槽中心線裝接位置應有:
    l1=πR/2
